Les gestions techniques : GTB / GTC ?
Le smart building pousse les bâtiments à devenir de plus en plus intelligents, cela nécessite des installations plus techniques. Les Systèmes de GTB et les GTC deviennent de plus en plus indispensables pour faciliter le smart building dans les bâtiments et dans le secteur tertiaire en général.
La réduction des consommations énergétiques des bâtiments dépend de la bonne gestion des fonctions techniques, de l'ensemble des équipements, de l'alimentation électrique, de la commande de l'éclairage, etc. En effet, la façon dont les bâtiments sont gérés influe directement sur la performance énergétique de ces derniers et le confort des occupants.
Pour ce faire, les smart builders font appel à deux systèmes :
- Système de GTB : Gestion Technique du Bâtiment
- Système de GTC : Gestion Technique Centralisée
Le saviez-vous ?
Une GTB est un système incluant la GTC avec un périmètre étendu. Elle supervise, optimise l’activité d’un site, et contrôle l’ensemble des équipements installés : Eclairage, CVC, air comprimé, production frigorifique, etc..
Quelques termes à savoir sur la thématique de la GTB
La domotique
La domotique est un terme utilisé dans l'habitat. Elle regroupe des techniques d'automatisme, d'informatique, de télécommunication servant à travailler à domicile, à gérer les tâches domestiques, à contrôler l'espace de sécurité, et de communiquer dans l'espace interne et externe, etc.
La télégestion
Il s'agit de la gestion à distance des équipements techniques comprenant le traitement des données. Elle sert à contrôler en continu de façon automatisée le fonctionnement d'une installation.
La supervision
La supervision se concentre sur la gestion d'un système spécifique, comme le contrôle d'accès, en intégrant directement ses données dans une plateforme pour faciliter la gestion des incidents spécifiques à ce système.
L'hpervision
L'hypervision peut être décrite comme la centralisation et la gestion des systèmes de sécurité, de sûreté et de confort d'un ou plusieurs bâtiments d'une entreprise à l'aide d'un logiciel. Son objectif est d'avoir une vision globale afin de gérer en maniére autonome et réactive tous les incidents qui pourraient survenir à n'importe quel moment de la journée .
Définition de GTB ou Building Management System en anglais
La Gestion Technique du Bâtiment (GTB) dit aussi BMS en anglais (Building Management System) est un système informatisé connecté à des capteurs et des automates permettant de contrôler à distance plusieurs lots d'un bâtiment à usage tertiaire. En quelques mots, l'installation d'une GTB permet de sécuriser, maîtriser, économiser ou de gérer plusieurs lots de votre bâtiment à usage tertiaire.

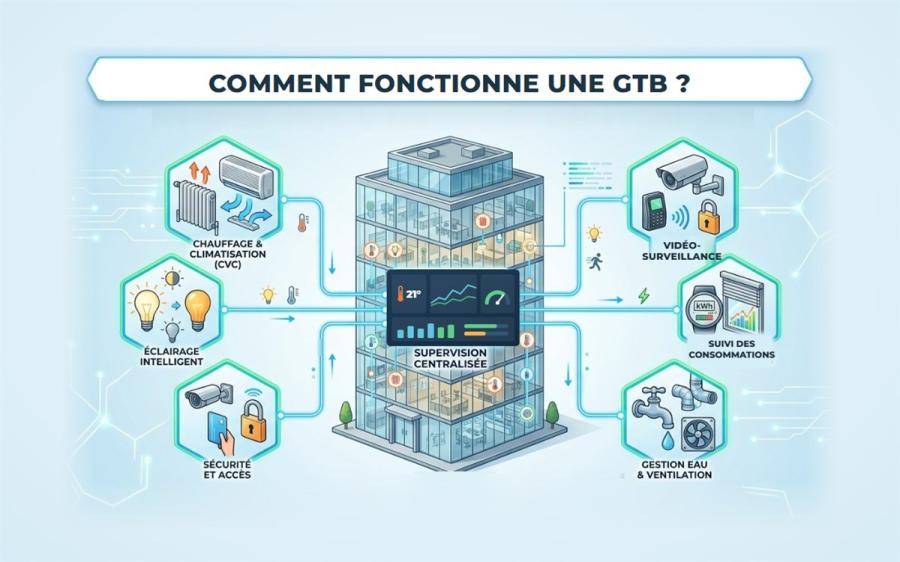

Comment fonctionne la GTB et quels sont ses domaines d'application ?
La GTB est adaptée à tous les types de bâtiments : secteur hospitalier, armées, secteur culturel, enseignement, hôtellerie, aéroports, chimie et pharmacie, etc.
La GTB est composée de :
- Capteurs : pour l'acquisition d'une information destinée à un système de traitement des informations
- Actionneurs : pour traduire en action un ordre de commande
- Automates et d'une interface centrale qui font partie de l'unité locale
Echangeons ensemble sur votre projet GTB !
Contactez-nous dès maintenant.
Dans le chauffage, une GTB intervient dans :
- Le pilotage des chaudières : gestion, exploitation et suivi
- Pilotage des circuits
- Optimisation des temps de fonctionnement
- Pilotage des différentes zones de chauffe
Dans la climatisation, une GTB intervient dans :
- La régulation de la climatisation (CVC) avec l'installation de sondes de température intérieures et extérieures
- Gestion de production de froid
- Régulation des circuits de Centrales de Traitement d'Air (CTA)
- Régulation des circuits de ventilo convecteur
- Régulation individuelle des locaux d'un bâtiment
Dans les équipements de sûreté, une GTB intervient dans :
- La surveillance des équipements et l'alerte sur le superviseur lors d'un défaut de fonctionnement. Le SAV le plus proche peut recevoir les alertes retransmises par mail, par Mail ou par SMS
- L'interconnexion des équipements et les dispositifs d'incendie
Dans les compteurs, une GTB intervient dans :
- La récupération de différentes mesures ou relevés à distance (eau, électricité, gaz, etc.)
- L'analyse de surconsommation, fuite, etc.
- L'établissement d'historiques, de statistiques ou de graphiques de consommation
Dans l'électricité, une GTB intervient dans :
- Le pilotage des éclairages, ou des autres appareils électriques
- Le délestage de certains équipements électriques
- L'allumage ou la coupure des éclairages à certaines heures définies
La GTB peut également intervenir dans les systèmes d'accès aux bâtiments dans la commande des prises ou stores selon des plages horaires ou autres. Elle peut aussi gérer la connexion avec un hyperviseur pour la gestion de plusieurs sites.
Définition de GTC ou Gestion Technique Centralisée
La GTC ou Gestion Technique Centralisée est un système de traitement des informations d'un seul domaine technique ou d'un seul lot. Par exemple : chauffage, éclairage, climatisation, etc.) provenant d'un même site utilisant un réseau de communication.
Différences entre la GTB et la GTC
Ces deux systèmes informatiques sont sensiblement identiques, mais la différence se trouve sur l'échelle d'utilisation.
L'objectif de la GTB, appelée aussi immotique gère l'ensemble des lots d'un même bâtiment du secteur tertiaire. L'installation d'une GTB permet la régulation du chauffage, l'électricité, la climatisation ou la ventilation. Elle peut contrôler à distance l'activité d'un site et supervise l'ensemble des installations.
Dans le but de relier le système et l'utilisateur, on doit mettre en place un logiciel de supervision qui assure le suivi à distance des équipements via des automates ou des capteurs placés au sein des bâtiments.
En revanche, la GTC, peut contrôler les installations techniques pour un seul lot. Elle peut par exemple gérer le lot électricité comportant la commande d'éclairage, la détection de présence, la commande des stores, etc. La GTC est plus utilisée dans le secteur industriel pour gérer un process choisi (air comprimé). Cette fonction est prise par un hyperviseur qui peut piloter plusieurs GTC.
Pourquoi installer une GTB ?
Le décret BACS impose l'installation d’une GTB, d’ici le 1er Janvier 2025, pour tous les bâtiments tertiaires non résidentiels, pour lesquels le système de chauffage ou de climatisation, combiné ou non à un système de ventilation, a une puissance nominale utile supérieure à 290 kW. Ce seuil passera à 70 kW à compter du 1er Janvier 2027.
Quels sont les usages concernés par le décret BACS ?
Au sens du décret, les usages considérés sont les systémes de :
- chauffage ;
- climatisation ;
- ventilation ;
- production d'eau chaude sanitaire ;
- éclairage ;
- production électricité ou tout système combiné.
Le saviez-vous ?
Afin d'être éligible à la fiche BAT-TH-116, la GTB doit réguler au minimum le chauffage en France métropolitaine et le refroidissement/climatisation dans le cas de l'outre-mer.
Au-delà de ces usages, d'autres peuvent être pilotés, comme : la production d'eau chaude sanitaire, l'éclairage et les dispositifs auxiliaires.
Quels sont les avantages d'une GTB?
- Mieux maîtriser la performance énergétique du bâtiment : vous pouvez par exemple interconnecter le système de contrôle d'accès avec le système de chauffage. Lorsque les capteurs détectent la présence d'une personne, le système de température s'active.
- Fiabiliser les équipements avec un fonctionnement sans discontinuité, et permettre une meilleure surveillance des équipements 24h/24 et 7j/7 grâce à des capteurs : vous pouvez anticiper et remédier rapidement aux problèmes dans les moindres délais.
- Un meilleur confort pour les exploitants et les occupants tout en améliorant l'environnement intérieur : vous pouvez par exemple équiper chaque bureau d'une régulation individuelle pour que l'occupant puisse gérer lui-même la température de son bureau.
- Réduire les déplacements et intervenir rapidement à distance. Cela permet également la réduction des coûts d'exploitation.
Comment mettre en place une solution de GTB ?
Maintenant que vous savez tout sur la Gestion Technique du Bâtiment (GTB), vous pouvez penser à son financement.
La gestion des bâtiments comprend l'entretien, la maintenance, l'exploitation, les grosses réparations, la déconstruction et la restitution. C'est l'étape la plus coûteuse dans la vie d'un ouvrage. En effet, d'après l'ADEME, cette phase représente 75 à 80 % du coût global de la vie d'un bâtiment.
Ainsi, la GTB peut être la solution pour gérer et anticiper les contraintes de fonctionnement, d'exploitation, de maintenance durant la durée de vie du bâtiment. Les Certificats d'Economies d'Energie (CEE) financent la mise en place d'une Gestion Technique du Bâtiment.
Vous avez un projet d'efficacité énergétique ?
Acsio Energie vous accompagne pour identifier les subventions éligibles à votre projet. Calculez dès aujourd'hui le montant de votre prime CEE ou contactez-nous pour un accompagnement gratuit.
Comment subventionner la mise en place d'une GTB grâce aux primes CEE ?
Il existe une fiche CEE permettant une prise en charge partielle voire totale de l'installation d'une GTB. La fiche CEE à prendre en compte est BAT-TH-116 Système de gestion technique du bâtiment pour le chauffage, l'eau chaude sanitaire, le refroidissement/climatisation, l'éclairage et les auxiliaires, elle permet d'obtenir une subvention, appelée Prime CEE, pour l'installation d'une GTB neuve de classe A ou B, ou pour l'amélioration d'une GTB existante.
Le saviez-vous ?
Pour valoriser l’opération et bénéficier d’une prime CEE dans le cadre de la fiche BAT-TH-116, la mise en place du système de gestion technique du bâtiment (GTB) doit ssurer des fonctions de régulation de classe A ou B au sens de la norme NF EN ISO 52120-1.
Pour toutes les opérations BAT-TH-116 Système de GTB en tertiaire engagées à compter du 29 octobre 2022 jusqu’au 31 décembre 2023, pourront bénéficier d’une bonification :
- Prime CEE x2 pour l’acquisition d’un système GTB
- Prime CEE x1,5 pour l’amélioration d’un système GTB
Cependant, elle n'est pas cumulable avec la bonification ZNI Outre mer ni avce la bonification Contrat de performance énergétique.
Une bonnification exceptionnelle de la prime CEE pour la fiche BAT-TH-116 jusqu'au 30 juin 2024
Un arreté du 22 décembre 2023 , a été paru au Journal Officiel de la République Française (JORF).
Les modifications à la fiche standardisée BAT-TH-116 et à la bonnification associée à cette fiche sont :
- Prolongation de la bonification associée à la fiche GTB "BAT-TH-116" , jusqu'au 30 juin 2024 ;
- Suppression du secteur d’activité : "autres secteurs" ;
- À partir du 1er janvier 2024, des contrôles par contact seront effectués pour l'ensemble des opérations avant leur dépôt, incluant la vérification de l'existence d'un systéme de GTB installé, le secteur d'activité du bâtiment concerné (bureaux, enseignement, commerces, hôtellerie-restauration, santé) et l'absence de non-qualité manifeste détectée par le bénéficiaire sur les travaux effectués ;
- Exclusion des surfaces gérées par le système concernant les entrepôts de logistique, les réserves, les entrepôts (frigorifiques ou non) et les locaux de stockage de la fiche GTB.
En tant que Mandataire sur le dispositif des Certificats d'Economies d'Energie (CEE), Acsio Energie vous accompagne dans l'obtention de cette prime en prenant en charge l'intégralité des démarches.
Quel sera le montant des CEE pour la mise en place d’une GTB en 2025 ?
Un nouvel arrêté, publié le 30 août 2024 au Journal officiel, modifie la fiche BAT-TH-116 concernant l'installation d'un système de gestion technique du bâtiment (GTB) pour la gestion du chauffage, de l'eau chaude sanitaire, du refroidissement/climatisation, de l'éclairage et des auxiliaires à partir du 1er janvier 2025.
Le gouvernement a réduit les incitations financières liées aux certificats d'économie d'énergie (CEE) en raison de l’entrée en vigueur du Décret BACS imposant l’installation de GTB de classe C. Ceci implique la modification des situations de référence avec une diminution d'environ 10 % des forfaits à compter de 2025.
Les autres modifications apportées à la fiche sont :
- La fin des financements pour l'éclairage dans les secteurs du commerce et de la santé,
- La prolongation de la fiche jusqu'en 2030,
- Et l’éligibilité des amphithéâtres dans la catégorie Enseignement.
À noter que la fiche BAT-TH-116 ne peut pas être cumulée avec les fiches suivantes :
- BAT-SE-103 : « Réglage des organes d’équilibrage d’une installation de chauffage à eau chaude »
- BAT-TH-108 : « Système de régulation par programmation d'intermittence »
- BAT-TH-109 : « Optimiseur de relance en chauffage collectif comprenant une fonction auto-adaptative »
- BAT-TH-122 : « Programmateur d’intermittence pour la climatisation ».
Exemples de projet GTB subventionné par Acsio Energie :
Mise en place d’une GTB neuve de classe A dans un entrepôt logistique de 20 000m² à Lille.
- Gestion par la GTB du chauffage, de la climatisation et de l’éclairage
- Montant de la prime versée : 85 000€
- Montant de la prime après la bonification de la fiche CEE : 170 000€
Amélioration d’une GTB existante de classe C dans un bâtiment de bureaux de 10 000m² à Paris.
- Gestion par la GTB du chauffage, de la climatisation, de l’ECS et de l’éclairage
- Montant de la prime versée : 49 000€
- Montant de la prime après la bonification de la fiche CEE : 73 500€
