Fiche IND-UT-131 : isoler des parois industrielles

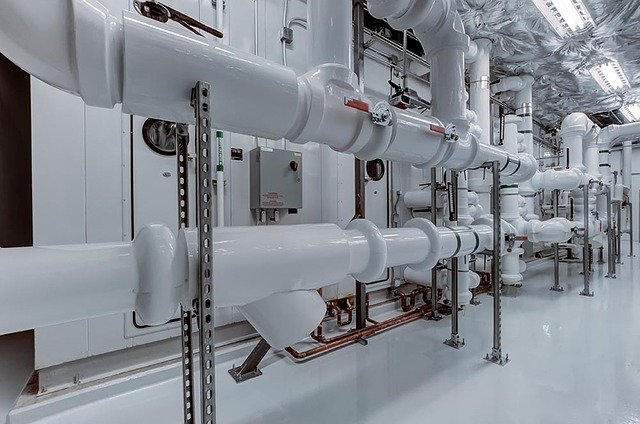

Isolation des parois planes ou cylindriques sur des installations industrielles

Mis à jour le 04/04/2023 2 min de lecture 5 126 vues Nouhayla JOUDAR

L'étude de l'EiiF (European Industrial Insulation Foundation) estime que le potentiel en économies d'énergie généré par les travaux d'isolation industriels est de 12,5 TWh. Par ailleurs, le CEREN évalue le gisement de l'action "optimisation du calorifugeage réseaux" à 841 GWh/an au périmètre industrie. D'autant plus que 8% de la vapeur produite est perdue dans les réseaux (8,8 TWh sur 107 TWh de vapeur produite).

L'essentiel à retenir

Le calorifugeage des surfaces industrielles peut s’intégrer à votre stratégie d’efficacité énergétique et être soutenu par les CEE. La fiche IND-UT-131 encadre les conditions techniques et le calcul du volume de certificats.

Champ d’application de la fiche : La fiche IND-UT-131 vise l’isolation thermique de surfaces planes ou cylindriques d’installations industrielles fixes selon la température du fluide.

Plages de température visées : L’installation doit utiliser un fluide compris entre -60°C et 0°C ou entre 40°C et 600°C pour relever de cette opération standardisée.

Exigence sur l’isolant : L’éligibilité repose sur une résistance thermique R’ minimale, déterminée par l’épaisseur posée et la conductivité thermique selon la plage de température.

Seuils selon le diamètre : Les résistances thermiques simplifiées minimales diffèrent selon que le diamètre des parois est inférieur à 508 mm ou au moins égal à 508 mm.

Calcul du volume CEE : Le volume de certificats dépend de la température du fluide, du diamètre, du mode de fonctionnement et de la longueur isolée ou de la surface posée.

C'est pourquoi, il est essentiel d'intégrer le calorifugeage des réseaux dans un projet d'efficacité énergétique industrielle.

Par ailleurs, les Certificats d'Economies d'Energie (CEE) peuvent financer une partie des travaux d'isolation des parois planes et cylindriques sur des installations industrielles. Il 'agit de la fiche IND-UT-131.

Les conditions d'éligibilité pour la fiche IND-UT-131

Il s'agit ici de mettre en place une isolation thermique performante sur les surfaces planes ou cylindriques d'une installation industrielle fixe utilisant un fluide à des températures comprises entre -60°C et 0°C ou 40°C et 600°C.
Quant à l'isolant, le facteur déterminant à prendre en compte est la résistance thermique R' définie comme le quotient de l'épaisseur d'isolant installée par sa conductivité thermique à respectivement -40, 80, 200 et 450°C selon la plage de température du fluide de l'installation calorifugée.

Ci-après un tableau listant les résistances themiques simplifiées minimales à respecter pour une plage de tepérature de fluide donnée:

Diamètre des parois en mm	Plage de température du fluide T en °C	R': Résistance thermique simplifiée
D < 508 mm (ou 20'')	-60°C < T ≤ 0°C	3,3 m².K/W
	40°C < T ≤ 100°C	1,6 m².K/W
	100°C < T ≤ 300°C	2,0 m².K/W
	300°C < T ≤ 600°C	2,3 m².K/W
D ≥ 508 mm (ou 20'')	-60°C < T ≤ 0°C	4,3 m².K/W
	40°C < T ≤ 100°C	2,1 m².K/W
	100°C < T ≤ 300°C	2,4 m².K/W
	300°C < T ≤ 600°C	2,6 m².K/W

Montant de certificats en kWhcumac

Température du fluide (°C)	Montant en kWh cumac par m	Montant en kWh cumac par m²	x	Coefficient multiplicateur selon le mode de fonctionnement du système isolé		x	Longueur isolée en m ou Surface d'isolant posé en m2 (pour Diamètre≥ 508 mm )
Température du fluide (°C)	Diamètre des parois < 508 mm	Diamètre des parois ≥ 508 mm
-60°C < T ≤ 0°C	53	80		1x8h	1		L (m) ou S (m²)
40°C < T ≤ 100°C	110	190		2x8h	2,2
100°C < T ≤ 300°C	310	490		3x8h avec arrêt le week-end	3
300°C < T ≤ 600°C	850	1100		3x8h sans arrêt le week-end	4,2

Exemple de projet

Secteur	Industrie
Activité	Production de vapeur
DN des conduits de vapeur	600 mm
Surface des conduits de vapeur isoler	1000 m²
Température de fluide	185°C
Fonctionnement de l'usine	3x8h sans arrêt le week-end
Montant en MWhc	2 058 MWhc
