Pour diminuer la part d'énergie consommée par le chauffage des bâtiments tertiaires et résidentiels, plusieurs technologies ont été développées notamment les pompes à chaleur (PAC).
Cet équipement permet de transférer de l'énergie thermique d'un milieu à basse température vers un milieu à haute température. Les fabriquants proposent d'ailleurs plusieurs types de pompes à chaleur.
Comment fonctionne une pompe à chaleur PAC ?
Le fonctionnement de la pompe à chaleur se fait en 4 étapes :
-
L'évaporateur puise les calories de la source exploitée (eau, air ou sol) pour les transmettre au liquide caloporteur
-
Le liquide change d'état. Il se transforme en gaz chaud sous l'action du compresseur
-
Il retrouve ensuite sa forme originelle grâce à la puissance thermique du condenseur
-
Le détendeur va faire baisser la température. La pression du fludie frigorigène diminue pour regagner son niveau initial. Le processus peut par la suite reprendre
Schéma de fonctionnement d'une pompe à chaleur
Quels sont les différents types de pompes à chaleur (PAC) ?
Les pompes à chaleur se différencient principalement par la ressource naturelle utilisée:
-
PAC géothermique puise les calories du sol
-
PAC aérothermique utilise les calories de l'air
-
PAC aquathermique récupère ses calories dans l'eau
Comment ça marche une pompe à chaleur air eau?
Cette pompe à chaleur aérothermique (air/eau) peut être mono-bloc ou bi-bloc.
- PAC mono-bloc : elle se compose d'une seule unité. Celle-ci est placée à l'extérieur du bâtiment et permet de l'alimenter en chauffage et eau chaude sanitaire (en fonction du modèle)
- PAC bi-bloc (split) : elle se compose de 2 unités " à l'intérieur " à l'extérieur du bâtiment "

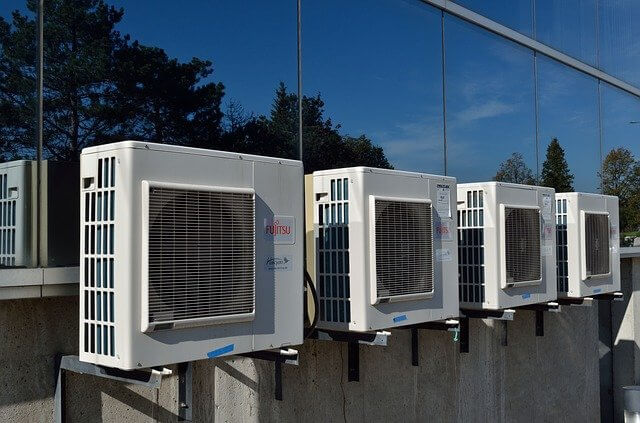

L'unité extérieure permet de récupérer les calories naturellement présentes dans l'air extérieure tandis que l'unité intérieure va diffuser la chaleur ou l'eau chaude sanitaire dans le bâtiment.
La PAC air/eau se raccorde à un circuit de chauffage central. Ainsi, l'énergie thermique récupérée par le fluide frigorigène dans l'air extérieur va servir à chauffer le circuit de chauffage.
Comment ça marche une pompe à chaleur eau eau?
La pompe à chaleur eau-eau fonctionne sur le principe de l'aquathermie : elle puise les calories présentes sous terre, dans l'eau présente sous terre, dans l'eau des nappes phréatiques, des lacs ou des rivières pour chauffer un bâtiment ou pour fournir de l'eau chaude sanitaire.
Des capteurs verticaux ou horizontaux enterrés récupère les calories. Ensuiteelle sont envoyées dans le liquide frigorigène de la pômpe et transformées en chaleur. Finalement, cette chaleur alimente le circuit de chauffage central
Les avantages et inconvénients
|
Avantages |
Inconvénients |
|
|
Les primes CEE qui subventionnent les installations de PAC (pompe à chaleur) :
La mise en place d'une PAC de type air/eau ou eau/eau donne lieu à la délivrance de certificats d'économies d'énergie sous certaines conditions.
Les conditions d'éligibilité sont résumées dans le tableau ci-dessous :
|
PAC de puissance thermique nominale ≤ 400 kW |
PAC de puissance thermique nominale > 400 kW |
|
L'efficacité énergétique saisonnière doit être:
L'efficacité énergétique saisonnière prise en compte est celle de la pompe à chaleur seule pour les besoins de chauffage des locaux. |
Le COP de la pompe à chaleur pour une tepérature à la sortie de l'échangeur thermique intérieur de 35°C est ≥ 3,4 |
Le coup de pouce "chauffage des bâtiments tertiaires"
Ce dispositif vient à l'appui des CEE pour encourager les propriétaires et gestionnaires de bâtiments tertiaire à se passer des chaudières à combustibles fossiles et à se raccorder sur un réseau de chauffage renouvelable ou à récupération. En cas d'impossibilité technique ou économique de raccordement, la mise en place de PAC air/eau ou de PAC eau/eau donne lieu à des bonifications.
|
Energie de départ |
|
|
Fioul ou charbon |
x 4 |
|
Gaz |
x 3 |
